轻便型车载移动测量系统

型号 VSurs-Q-RI

绝对精度水平/垂直优于5cm

工作温度 0°C～+45°C

重量 24KG

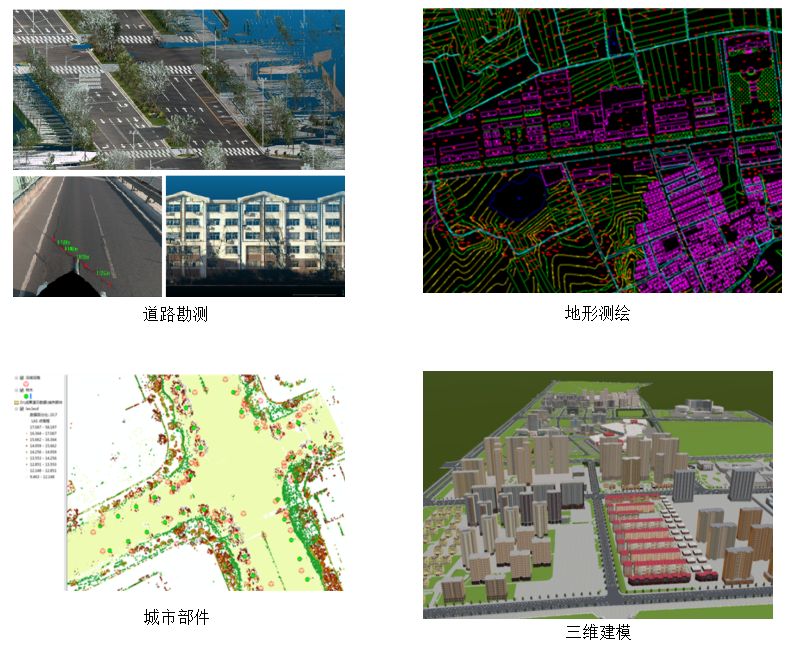

产品详情核心传感器应用领域成果展示

VSurs-Q-RI轻便型移动测量系统集成了激光扫描仪（RieglVUX-1HA）、组合导航系统（SPAN-ISA-100C）和全景相机（ladybug5/5+）等先进传感器，通过核心控制器有机协调各传感器的时间同步、运行响应、数据传输与存储，构成三维空间测量系统；此系统采用轻量化设计，可以实现汽车载体、摩托车载体使用。系统采集高密度点云以及高清影像（路基载体可采集全景影像），各平台间转换方便快捷，数据无缝对接，作业高效，应用范围更广泛。

项目	内容	指标	内容	指标
系统整体指标	绝对精度	5cm	作业速度	40km/h
	重量	24kg	作业时长	8h
扫描仪（Riegl VUX-1HA）	测量范围	1.2~420m	点频	100万点/秒
	精度/重复精度	5/3mm	线频	250Hz
	视场	360°	角分辨率	0.001°
扫描仪（可选配）（Riegl VUX-1LR）	测量范围	5~1350m	点频	75万点/秒
	精度/重复精度	15/10mm	线频	200Hz
	视场	330°	角分辨率	0.001°
组合导航系统（SPAN-ISA-100C）	定位精度（RMS）	0.01/0.02m	定位类型	全系统
	姿态精度（RMS）	0.003	频率	200Hz
	方位角精度（RMS）	0.004
全景相机（Ladybug）	分辨率	3000万	帧率	15Fps

20190619


道路三维激光真彩点云


道路三维激光真彩点云


化工厂三维激光点云
